マルチユニット

MG/MF

多軸用マルチユニット／締付自動機用
RoHSマークソケット差し込み部□6.35

締付自動機用

ストレート形

エア式

目盛付

マスタバルブ始動

小ねじ（M3～M6）締付けの多軸化、自動化に。

MG60CN [全長287㎜]

MF12N [全長411㎜]

用途

  • 自動締付け機、多軸締付け機用。

特長

  • トルク制御はメカ構造になっているため締付けトルクはエア圧の変動による影響を受けません。
  • トルクの変更は目盛によって容易に行えます。
  • 設定トルクに達するとトグルが作動し、瞬時に自動停止すると同時にマイクロスイッチが働き、締付け完了を知らせます。

仕様

型式 MG120CN MG250CN MF6N MF12N
トルク調整範囲
［cN・m/N･m］		 最小～最大 cN・m40～120 cN・m100～250 N･m3～6 N･m6～12
１目盛 2 2.5 0.1 0.2
無負荷回転数 ［r.p.m］ 720 350 1000 500
適用ねじ
（参考）		 普通鋼 （M3.5） M4,（M4.5） M5, M6 （M7）
ハイテン M3,（M3.5） M4 （M4.5） M6
規定空気圧力 ［MPa］ 0.4
空気流量 ［m3/min］ 0.12 0.42
締付空気流量 ［m3PC］ 0.0017 0.0034 0.0046 0.0091
ホース内径 ［mm］ φ5 φ6
騒音 ［dB（A）］ 75 78
寸法 mm 全長 L' 295～287 411～403
全厚 A 46 68.2
全幅 B 37.5 52
頭部 R 8 31
質量約 ［kg］ 0.68 2
              精度 ±5%
注意

MG/MF の先端部は、6.35HEX ビットホルダーになっています。自動リセット付。ホース接続部寸法はp.359 をご参照下さい。

付属品

目盛セット棒

寸法図

寸法を拡大

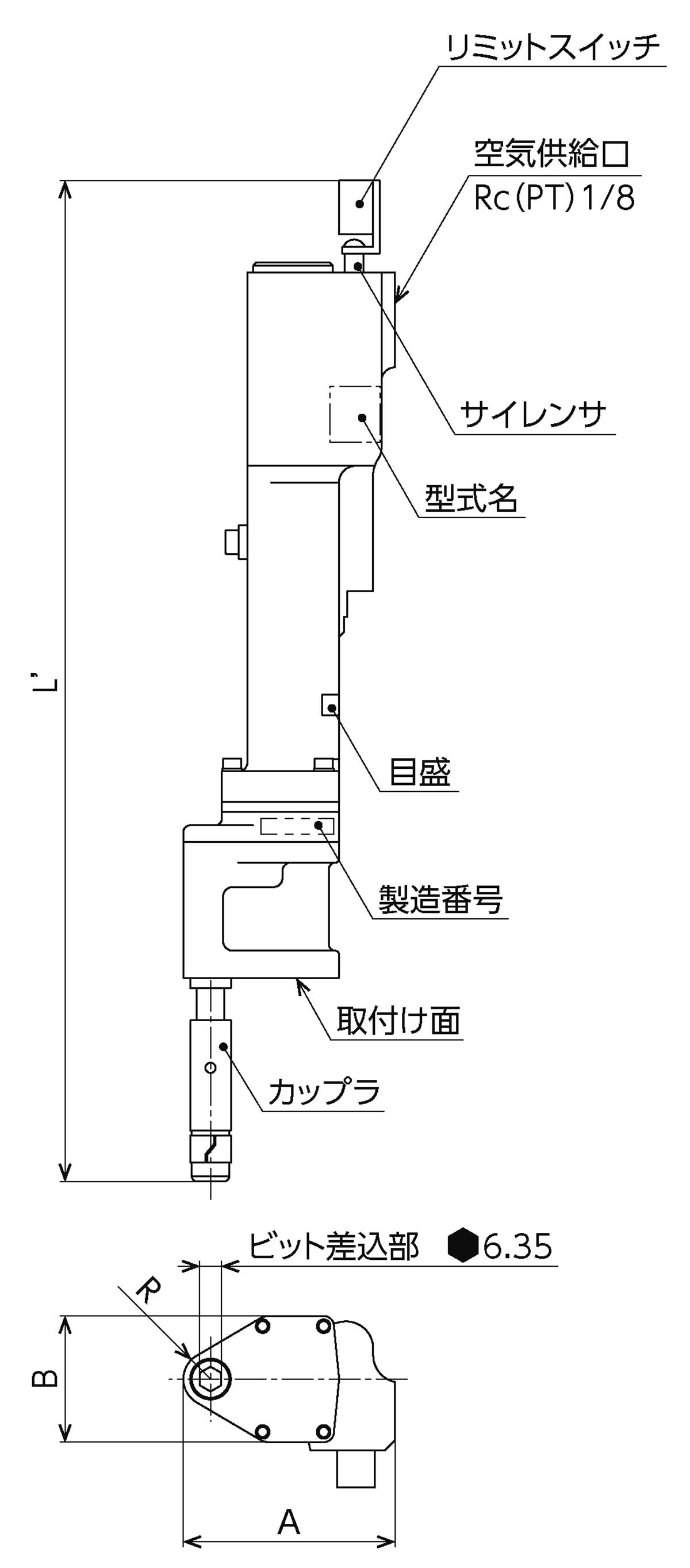

MG

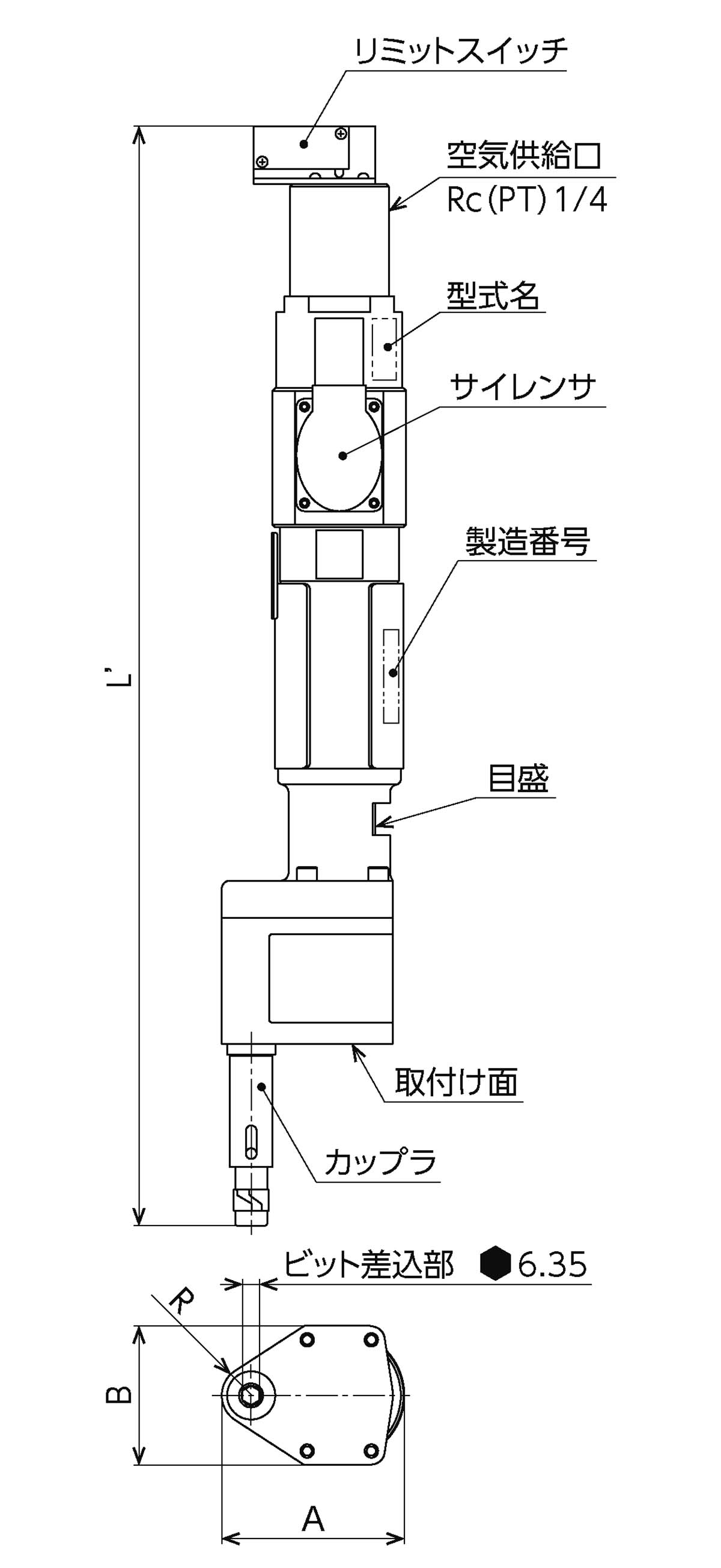

MF

◆ ご注文方法

[東日] [型式]をご明示下さい。

［例］東日 MG120CN

◆ ご注文時のご注意

ビット仕様。

多軸機を設計するときは最小軸間距離、PCDを確認して下さい。

マルチユニット取り付け上の注意事項をご参照下さい。初めて本機をご使用の場合には当社営業技術員にご連絡下さい。
