全自動電動式トルクレンチ

DAP

動力式トルクレンチ／締付作業用
ソケット差し込み部□19.05ソケット差し込み部□25.4

締付作業用

ピストル形

電動式

目盛付

トリガ始動

大型ボルトの締付けを全自動で管理する電動トルクレンチ。DAPシリーズは2018/5/21にDAP2-Rシリーズにモデルチェンジしました。

DAP700N

用途

  • 橋梁、建設、建機等の大型ボルト締付け。

特長

  • APの電動形。
  • 自動変速機構の採用によって高速仮締め、低速締付けを行うため安定した締付けができます。
  • AC100Vの電源があれば使う場所を選びません。
  • トルクの変更は目盛によって容易に行えます。
  • 設定トルクに達すると残留トルク解除機構によって本体が弱反転するためソケットの着脱が簡単（手動）。
  • 反力アームによって反力を吸収するため作業姿勢の悪い場所でも安全に使用できます。
  • Bタイプは左右両回転仕様です。
  • 反力アームはフリーなため本体で位置を合わせる必要がありません。

仕様

型式 DAP220N DAP400N DAP700N DAP1200N DAP220N-B DAP400N-B DAP700N-B DAP1200N-B
トルク調整範囲
[N･m]
 最小～最大 100～220 200～400 300～700 600～1200 100～220 200～400 300～700 600～1200
1目盛 10 20 50 10 20 50
無負荷時回転数[r.p.m.] 314 199 90 53 19.6 12.4 5.6 3.3
適用ねじ
（参考）		 普通鋼 M20 M24 (M27) M30 M20 M24 (M27) M30
ハイテン M16 (M18) M20 M24 M16 (M18) M20 M24
トルク制御方向 右
負荷方向 右 左右
電源電圧 AC[V] 100±10% 50(60)Hz
消費電力[W] 570
消費電力[W] 80
寸法 [mm] 全長約 L 318 400 418 318 400 418
全高 L' 185
全幅 B 104.5
角ドライブ a 19.05 25.4 19.05 25.4
質量約[kg] 5.4 8.2 9.4 5.4 8.2 9.4
反力アーム（UA,SA）
（別売）		 SA400N , UA450N SA700N UA900N SA1200N UA1800N SA400N , UA450N SA700N UA900N SA1200N UA1800N
                      精度 ±5%

注意

1. DAP-B は左右両回転。但し、トルクの制御方向は両タイプとも右のみです。

2. コードの長さは2.5m です。

3. 反力アーム(UA: ユニバーサルアーム,SA: シェルアーム) は別売です。

4. 反力アームがなければ使用できません。

付属品

W5 六角棒スパナ(トルク設定用)

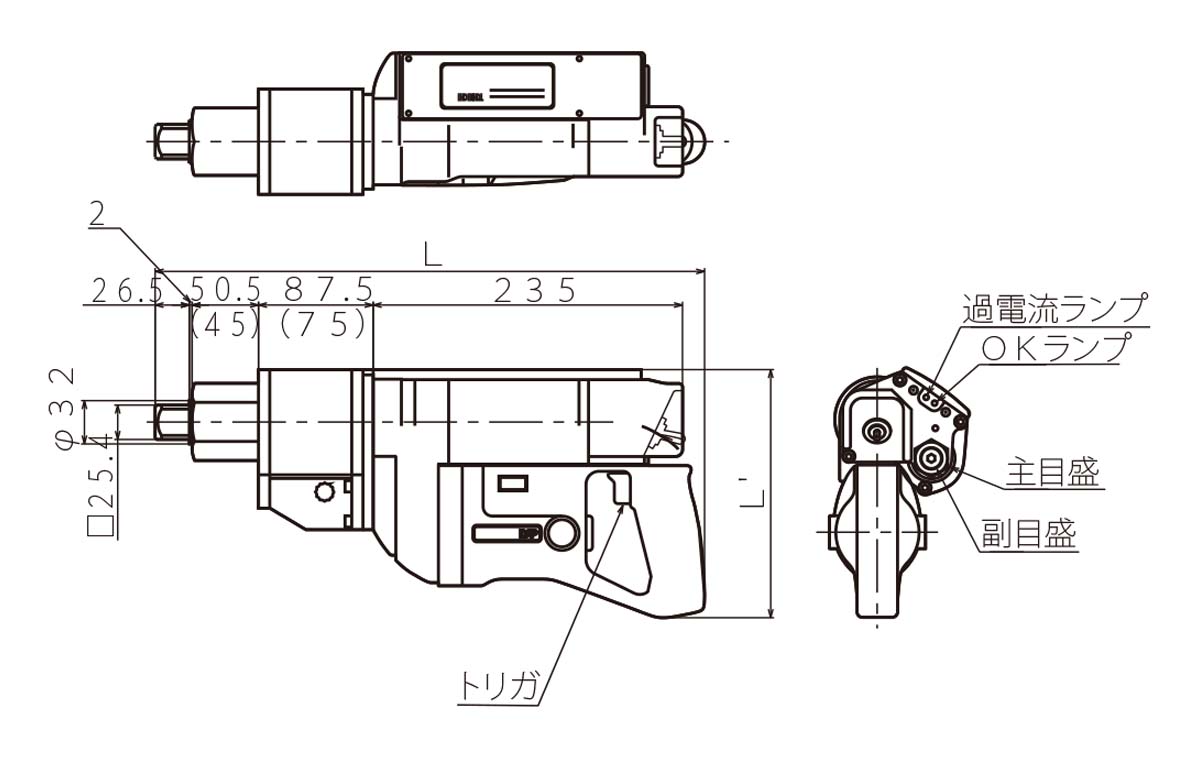

寸法図

寸法を拡大

DAP220N、400N

DAP700N、1200N　( )寸法はDAP700Nタイプ

◆ ご注文方法

[東日] をご明示下さい。

［例］東日 DAP400N ＋ UA450N

◆ ご注文時のご注意

ユニバーサルまたはシェルアームがなければ使用できません。

ソケットは必ず動力用を使用して下さい。
