角度レンチ

CTA2/CTA2-G

デジタル角度レンチ
RoHSマークラチェットギヤ24ソケット差し込み部□9.53ソケット差し込み部□12.7ソケット差し込み部□19.05ソケット差し込み部□25.4

締付作業用

デジタル式

ヘッド交換式

シグナル式（音・光）

充電式

少量生産に最適な回転角法トルクレンチ。受注時生産品でBluetooth（R)搭載のCTA2-BT/CTA2-G-BTにも対応いたします。

CTA100N2X15D [全長384㎜]

CTA500N2X22D [全長949㎜]

受注時生産品でBluetooth（R)搭載のCTA2-BT/CTA2-G-BTにも対応いたします。

詳細はお問い合わせください。

用途

  • 回転角法締付け用

特長

  • 回転角法締付けをしている部位の小ロッド生産、整備、アフターサービスに、また角度法ナットランナのバックアップ用としても最適。
  • シリンダヘッドのような、ボルト配置の角度法締付け用として開発しました。
  • 標準付属のプロダクション用データ管理ソフトで、PC側にて設定データ作成・管理が簡単に行えます。
  • 締付けを開始し、スナッグトルクを超えると角度測定し、設定角度に達するとブザーとLEDで締付け完了を知らせます。
  • 従来の“CTA”、“CTA-P”の機能が1台で行えるようになりました。
  • 東日のヘッド交換式トルクレンチは世界一の品揃えを誇る東日の「交換ヘッド」が使用可能。最適な作業を実現します。
  • 受注時生産品でBluetooth（R)搭載のCTA2-BT/CTA2-G-BTにも対応いたします。詳細はお問い合わせください。

仕様


型式 CTA50N2×12D CTA100N2×15D CTA200N2×19D CTA360N2×22D CTA500N2×22D CTA850N2×32D
角度測定範囲 最小～最大 0～999°
1digit 1°
角度精度 ±2°+1digit (但し、30°/s～180°/sで90°回転した場合）
トルク測定範囲
[N･m]		 最小～最大 （1）10～50 （2）20～100 （4）40～200 （7）72～360 （10）100～500 （17）170～850
1目盛 0.05 0.1 0.2 0.4 0.5 1
最大トルク時の手力P[N] 196.9 275.5 428.3 498.6 549.5 608
寸法
[mm]		 有効長 Ｌ 254 363 467 722 910 1398
全長 Ｌ’ 282 384 475 713 949 1387
頭部 ｄ３ 12 15 19 22 32
質量約[kg] 0.58 0.63 0.78 1.13 4 5.14
適用交換ヘッド （SH,RH,QH,RQH
HH,DH）12D		 （SH,RH,QH,RQH
HH,DH）15D		 （SH,RH,QH,RQH
HH,DH）19D		 （SH,RH,QH,RQH,HH,DH）22D （SH,RH,QH,RQH
HH,DH）32D
                  トルク精度　±１％


データメモリ 締付トルク、1次角度、2次角度、3次角度
最終締付トルクを999軸分メモリ		   その他の機能 スナッグトルク設定、締付トルク設定
締付トルク上限設定、1.2.3次角度設定
1.2.3次角度上限設定、締付本数
オートリセット、データ出力方式
NGの処置設定、各種設定に対して合否
判定機能、パソコンから設定入力（専
用アプリケーションソフト）
電池残量表示
測定モード 単軸締付モード／プロダクション締付モード
データ出力 RS232C準拠
ゼロ調整 オートゼロ（角度、トルク）
電源 ニッケル水素電池、専用パック
連続使用時間 約20時間（約8時間）
充電時間 約3.5時間（1時間充電時）
使用温度範囲 0～40℃　結露無きこと
注意

（　）の数値はスナッグトルクの最小設定値とする。トルク測定範囲の最小トルク値未満でのスナッグトルク値の精度は、保証いたしません。

全長は本体のみの長さです。

交換ヘッドのPH（パイレンヘッド）は有効長が著しく異なるので使用できません。

付属品

バッテリパック（BP-5）／適合QH／充電器（BC-3-G）／アプリケーションPCソフト

寸法図

寸法を拡大

CTA50N2

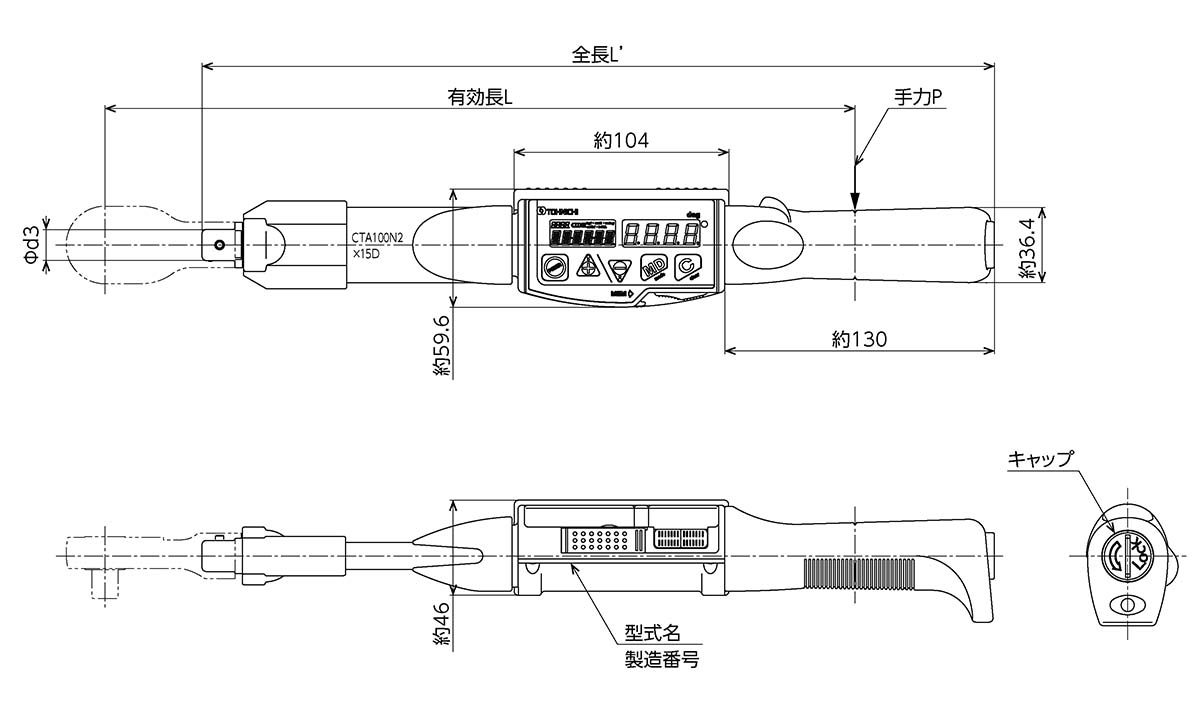

CTA100N2～360N2

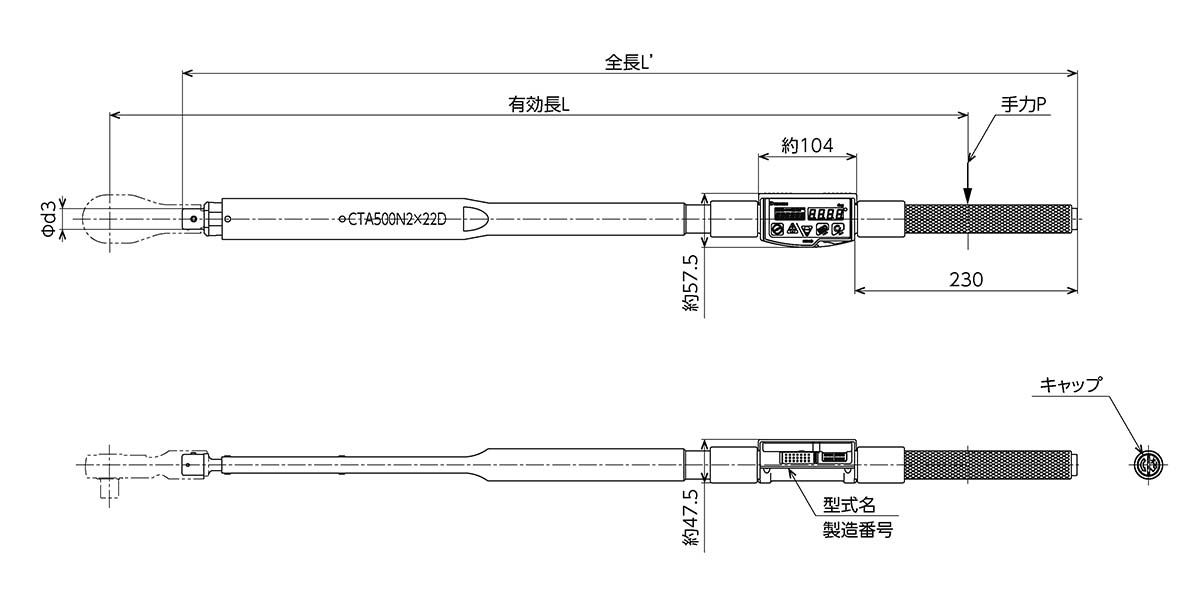

CTA500N2,850N2

備考

（注）交換へッド差込部寸法詳細はこちらをご覧ください。

◆ ご注文方法

[東日] [型式]をご明示下さい。

［例］東日 CTA100N2X15D

◆ ご注文時のご注意

付属の充電器BC-3-GはAC100～240Vで使用できます。

※無線データ式や接点出力付CTA2も製作できます。

※検査用としては使用できません。
