直読式トルクドライバNEW

STC3-BT

スクリュートルクチェッカ
RoHSマーク

検査用

デジタル式

直読式

充電式

トルクと角度の「ダブル監視」で小ねじの締付けに絶対の安心を。

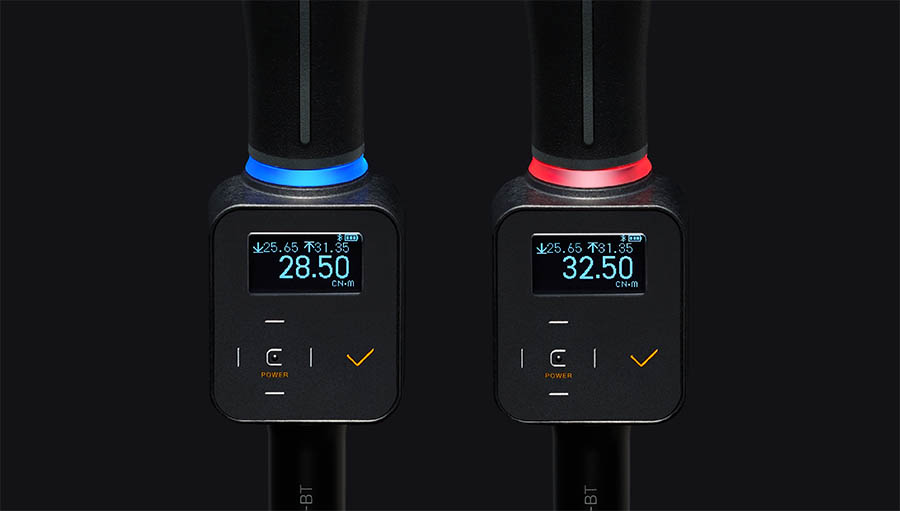

高コントラストな有機ELと360°LEDリングで合否を瞬時に識別。

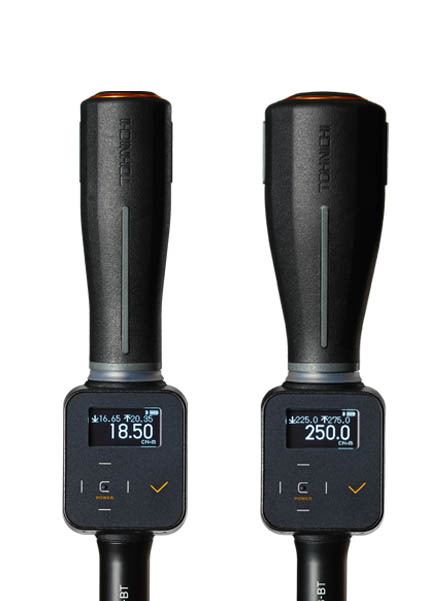

トルク容量に合わせグリップを最適化

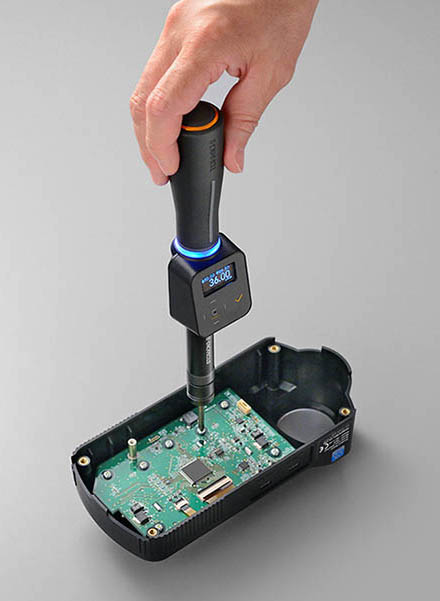

使用例

用途

  • 小ねじの締付け作業、検査作業
  • 研究・開発現場でのトルク測定や締付け作業
  • エビデンスが必要な締付け、検査作業

特長

  • トルクと角度を同時に監視し「2度締め」などの異常を確実に検出
  • Bluetooth®標準搭載。GATT/HOGPでExcel®や管理システムへダイレクト連携
  • 有機EL（OLED）採用により、ビジュアルUIが向上
  • トルク容量に合わせて最適化された径の異なる2種類のスリムハンドル
  • 専用アプリ「STC3 App」でパラメータ設定やデータの簡易収集機能が使用可能

仕様

型式 STC50CN3-BT STC200CN3-BT STC500CN3-BT
トルク測定範囲
[ cN・m ]		 最小 ～ 最大 5 ～ 50 20 ～ 200 50 ～ 500
1目盛 0.02 0.1 0.2
トルク精度 5 ～ 10 cN･m：±2%
10 ~ 50 cN･m：±1%		 20 ～ 40 cN･m：±2%
40 ~ 200 cN･m：±1%		 50 ～ 100 cN･m：±2%
100 ~ 500 cN･m：±1%
角度測定範囲 最小 ～ 最大 0 ～ 999°
1目盛 １°
角度精度 ± 2°+1digit（30 ～ 180°/ ｓで90°回転した時）
全長約 [ mm ] 225
質量約 [ g ] 229 233 267

共通仕様
測定モード 締付けモード / 検査モード
データメモリ 1,000データ（トルク、角度、合否判定結果）
合否判定 上下限設定時、ブザーとLED
その他の機能 2度締め検出 / オートメモリ・リセット / オートパワーオフ
電源 ニッケル水素電池（専用バッテリパック BP-8）
データ出力 USB Type-Cコネクタ対応シリアル出力　/ Bluetooth
連続使用時間 約50時間
充電時間 約4.5時間
使用環境温度 0 ～ 40℃ （結露無きこと）

Bluetooth共通仕様
Bluetoothバージョン 5.1
プロファイル GATT独自プロファイル
HOGP（HID over GATT Profile）
無線出力 8dBm
通信距離 約10m
※通信距離は電波環境や通信接続相手の性能等により変化します。
※本製品は、電波法に基づく工事設計認証（認証番号：201-190838）を受けた無線モジュールを内蔵しています。
※本製品の分解／改造を行った場合、法令で罰せられることがあります。




注意

  • STC3-BTシリーズは日本国内専用モデルとなります

  • 初回起動時に必要なアクティベーションは日本国内で行う必要があり、海外ではご使用いただけません

  • アクティベーションに必要なアプリケーションはこちらからダウンロードできます。※外部サイトにアクセスします

  • アクティベーション時に作成したアカウントの登録情報を確認または変更したい場合はログイン後のプロフィール画面から登録情報を確認または変更することができます。ログインページはこちらからアクセス※外部サイトにアクセスします

  • 「Bluetooth®」は、Bluetooth SIG, Inc.の登録商標であり、株式会社東日製作所はライセンスに基づき使用しています

  • 「Excel®」は、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です



付属品

バッテリパック（BP-8）

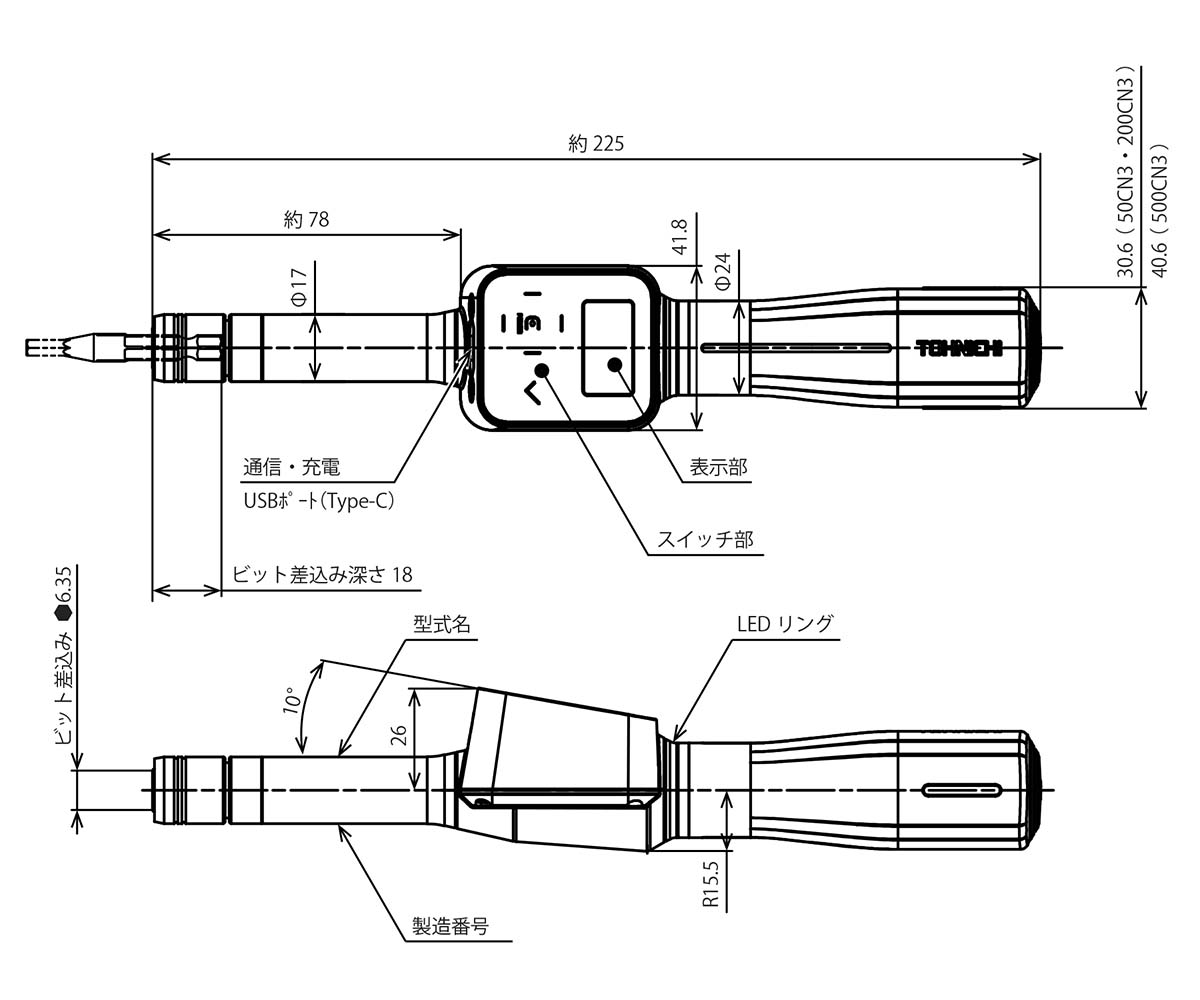

寸法図

寸法を拡大
◆ ご注文方法

[東日] [型式]をご明示下さい。

［例］東日 STC50CN3-BT

◆ ご注文時のご注意

市販されているビットが使用できます。

（6.35HEX）



代替製品

FTD-S

FTD

関連製品

TDMS App

アクセサリ

交換ビット

バッテリパック BP-8

接続コード 586

接続コード 587

ACアダプタ BA-7

テスタ/チェッカ・校正装置

TDT3/TDT3-G

DLC/DLC-G
