ユニトルク

U/UR

動力式トルクドライバ／締付作業用
RoHSマークソケット差し込み部□6.35ソケット差し込み部□9.53

締付作業用

ストレート形/ピストル形

エア式

目盛付

トリガ/レバ始動

精密なトルクを要する多量の小ねじ(M２～M６)の締付けに。

U120CN

用途

  • プラスチック、タッピンねじ等の締付け。

特長

  • AURのストレート形。
  • レバーを引くだけで高速、高精度な締付けができます。
  • トルクの変更は目盛によって容易に行なえます。
  • 締付トルクはエア圧の変動による影響を受けません。
  • トルクアップ時の反力が少ない。
  • UR,ULRは正逆転付きです。

仕様

型式 U30CN U60CN U120CN U250CN U500CN U1000CN ULR120CN ULR250CN UR500CN
本体の形式 ストレート ピストル ストレート ピストル
始動方法 レバー トリガ レバー トリガ
トルク調整範囲
[cN･m]		 最小～最大 10～30 20～60 40～120 100～250 200～500 400～1000 40～120 100～250 200～500
1目盛 0.5 1 2 5 10 2 5 10
無負荷時回転数[r.p.m.] 1600 1700 1400 1200 950 700 1300 1000 950
適用ねじ
（参考）		 普通鋼 M2（M2.2） M2.5,M3 （M3.5） M4（M4.5） M5,M6 （M7） （M3.5） M4（M4.5） M5,M6
ハイテン （M1.8）M2 （M2.2）M2.5 M3（M3.5） M4 （M4.5） M6 M3（M3.5） M4 （M4.5）
規定空気圧力[MPa] 0.4 0.5 0.6 0.5 0.6 0.5 0.6
空気流量[m3/min] 0.043 0.067 0.071 0.15 0.35 0.68 0.07 0.15 0.43
締付空気流量[m3PC] 0.0010 0.0012 0.0020 0.0031 0.013 0.0012 0.0020 0.0040
ホース内径[mm] φ5 φ6 φ5 φ6
空気供給口 カップラ付 G1/4B（PF1/4） カップラ付 G1/4B（PF1/4）
騒音[dB（A）] 67 68 69 72 68 75 71 65 75
寸法 [mm] 全長約 L1 202 205 221 283.5 232.5 252.5 246.5 260 232.5
全幅 L2 38.5 46.8 176 174 42.5 55 176
全厚 L3 41.4 41.6 44 57.5 37.4 42.3 44
ビット A 14 18 24 18 24
質量約[kg] 0.32 0.42 0.48 0.75 1.35 2.0 0.56 0.95 1.45
付属品 ビット #0 #1 #2 #3 #2 #3
精度 ±5％
注意

　U1000CN の先端部分は角ドライブ（9.53mm）になっています。ソケットビットまたはビットホルダを使用して下さい。

U30CN ～ 250CN, ULR120CN, 250CN はワンタッチカップラ（メス）を使用して下さい。

　　トルクの制御方向は右回転のみです。

※ホース接続部寸法はp.359。

寸法図

寸法を拡大

ス卜レート形

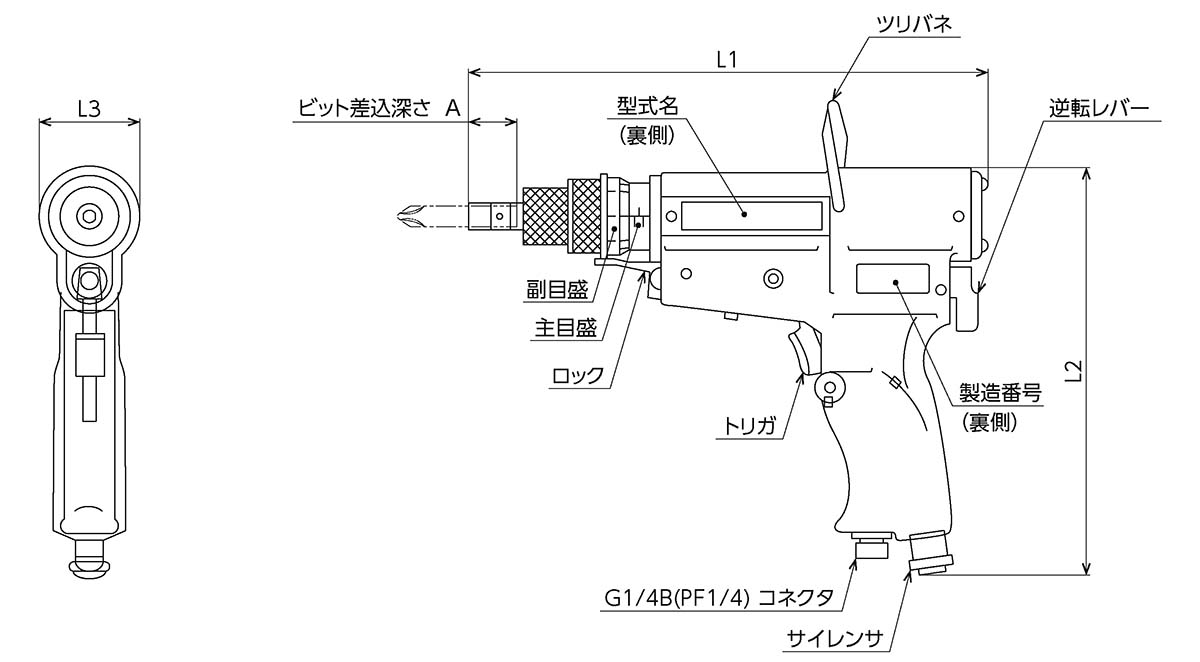

ピストル形

◆ ご注文方法

[東日] [型式]をご明示下さい。

［例 1］ 東日 U60CN

［例 2］ 東日 ULR120CN

◆ ご注文時のご注意

U500CN、1000CN、UR500Nはピストル形、トリガ始動です。

市販されているビットも使用できます。
