ダイヤル式トルクレンチ

CDB-S

直読式トルクレンチ／検査用
RoHSマークヘッド差し込み部8Dヘッド差し込み部10Dヘッド差し込み部12Dヘッド差し込み部15Dヘッド差し込み部19Dヘッド差し込み部22D

検査用

ダイヤル形

ヘッド交換式

直読式

置き針付

ヘッド交換形ダイヤル目盛式トルクレンチ。

CDB100NX15D-S [全長415㎜]

CDB14N4X8D-S [全長215㎜]

用途

  • 検査、締付け用。

特長

  • ヘッド交換式トルクレンチ。
  • 軽量、見やすく検査用として最適。
  • 用途に合わせてヘッドが交換できる省コストトルクレンチ。
  • CDBは最大値の読み取りに便利な置針が標準装備。
  • プレート形に比べて変形量が少ないため作業者の疲労が軽減されます。
  • ダイヤル目盛は回転可能。
  • ダイヤルインジケータは全周をプロテクタで覆っているため測定物に傷をつけません。（CDB300N、420Nを除く）
  • CDB25N～200Nは樹脂グリップ付。
  • CDB-Sは2022/1からISO6789:2017に対応。詳細は画面下部の技術資料「ISO6789:2017 への取り組み」をご覧ください。

仕様

型式 CDB7N4X8D-S CDB14N4X8D-S CDB25N5X10D-S CDB50NX12D-S CDB100NX15D-S CDB200NX19D-S CDB300N5X22D-S CDB420NX22D-S
トルク測定範囲
[N･m]		 最小～最大 0.7～7 1.4～14 3.5～25 5～50 10～100 20～200 35～300 40～420
1目盛 0.1 0.2 0.5 1 2 5
適用ねじ
（参考）		 普通鋼 M5,M6 （M7）M8 M10 M12 M12（M14） M16（M18） M20（M22） M24
ハイテン M4（M4.5） M5,M6 （M7） M8 M10 M12（M14） M16 （M18）
最大トルク時の手力P[N] 31.8 63.6 96.2 161.3 256.4 388.3 413.8 454.1
寸法 [mm] 有効長L 220 260 310 390 515 725 925
全長約L' 215 255 330 415 525 720 920
全高H 51 57 60 57.5 63.1 64.4
頭部d3 8 10 12 15 19 22
質量約[kg] 0.4 0.48 0.53 0.76 1 1.65 2.7
                        精度 ±3%
注意

全長は、本体のみの長さです。交換ヘッドのPH（パイレンヘッド）は使用できません。

交換ヘッド差込部寸法詳細はこちらをご覧ください。

2022/1からSI単位製品、メトリック単位製品はISO6789:2017に対応。校正証明書と一部製品の型式名が従来品から変わります。アメリカン単位製品はISO6789:2017に対応しません。

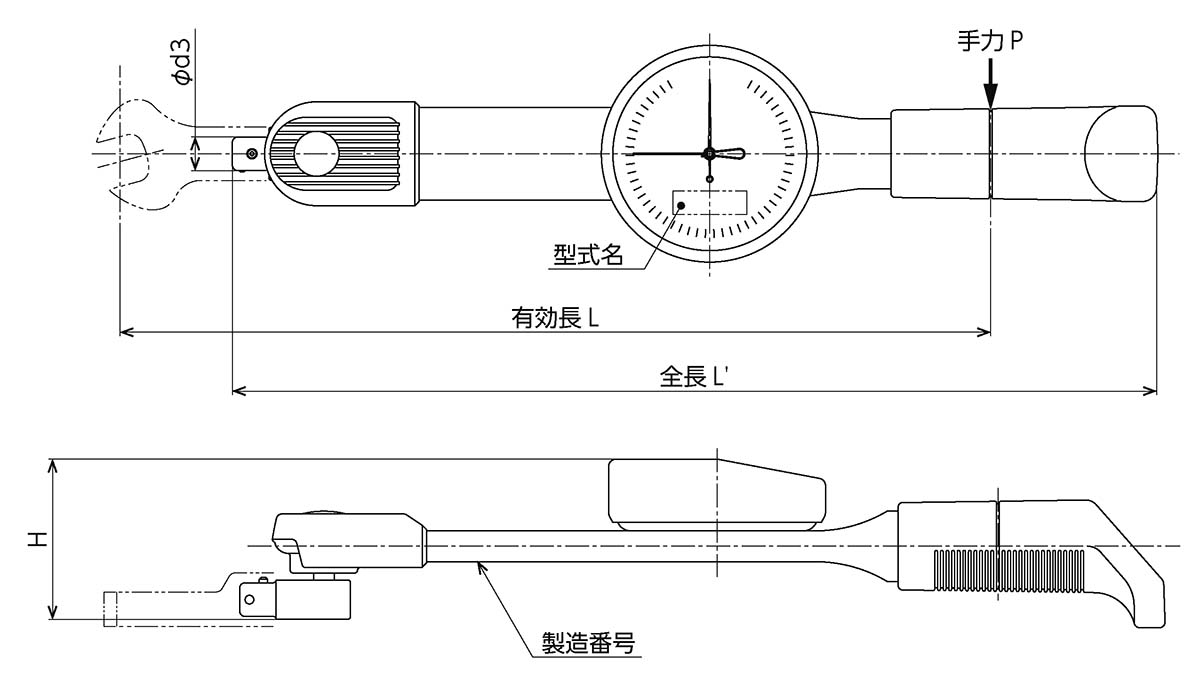

寸法図

寸法を拡大

CDB7N4,14N4

CDB25N5～200N

CDB300N5，420N

備考

（注）交換へッド差込部寸法詳細はこちらをご覧ください。

◆ ご注文方法

[東日] [型式]をご明示下さい。

［例］東日 CDB100NX15D-S
