改定新版・無料進呈 【トルクハンドブックvol.9】

ダイヤル式トルクレンチ

T-S

直読式トルクレンチ/検査用
RoHSマークソケット差し込み部□9.53ソケット差し込み部□12.7ソケット差し込み部□19.05ソケット差し込み部□25.4ソケット差し込み部□38.1

検査用

ダイヤル形

直読式

置き針付

ボルトに安定したトルクを伝える、締付け・測定兼用トルクレンチ。

T90N-S [全長376㎜]

T180N-S [全長656㎜]

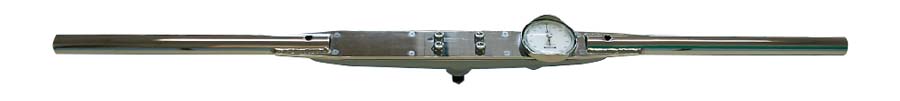

T700N-S [全長1300㎜]

目盛部拡大(赤い針は置針です)

用途

  • 検査、締付け用。

特長

  • 両手操作形。
  • 軽量、見やすい目盛、検査・締付け用として最適。
  • 目盛は左右トルクが刻まれ、細い指針、見やすいダイヤルは正確なトルク値を指示します。
  • プレート形に比べて変形量が少ないため作業者の疲労が軽減されます。
  • T-Sは最大値の読み取りに便利な置針が標準装備。
  • 両手、または2人で荷重をかけられるため手力は相殺され理想的な締付け、検査ができます。
  • ダイヤル目盛は回転させることができるため、設定トルクに指針を合わせ、“0”で完了することも可能です。

仕様

型式 T23N-S T45N-S T90N-S T180N-S T700N-S T1000N-S T1400N-S T2100N-S T2800N-S T4200N-S
トルク測定範囲 [N・m] 最小~最大 3~23 5~45 10~90 20~180 70~700 100~1000 200~1400 200~2100 300~2800 500~4200
1目盛 0.5 1 2 10 20 50
適用ねじ
(参考)
普通鋼 M8 M10 M12(M14) (M18) (M27) M30 (M33) M36 (M39)M42 (M45)M48
ハイテン (M7) M8 M10 (M14) M20 M24 (M27) M30 (M33) M36(M39)
最大トルク時の手力P[N] 128 200 265 290 608 676 809 905 1015 1214
寸法 [mm] 有効長 L 180 225 340 620 1150 1480 1730 2320 2760 3460
全長約 L' 205 261 376 656 1300 1630 1880 2500 2960 3660
全幅 B 61.2 91 94 104
全高 H 127.5 141.5 163 182 101 117 123 130 144 161.3
角ドライブ a 9.53 12.7 19.05 25.4 38.1
b 11 15.5 20.5 26.5 42
本体 H1 95 113 140.5 162.5
M 94
N 71 82 102.5 118.5
d1 16 21
ℓ0   1300 1630 1880 1200 1600 2000
ℓ1   143 144 156 158 165
d0   34 40 45 48.6
d   34 40
質量約[kg] 0.41 0.53 0.8 1.2 4 4.8 6.2 10 15.5 21.5
                        精度 ±3%
注意

T700N-S?4200N-Sは受注時製作品です。

寸法図

T23N-S~180N-S

T700N-S~2100N-S

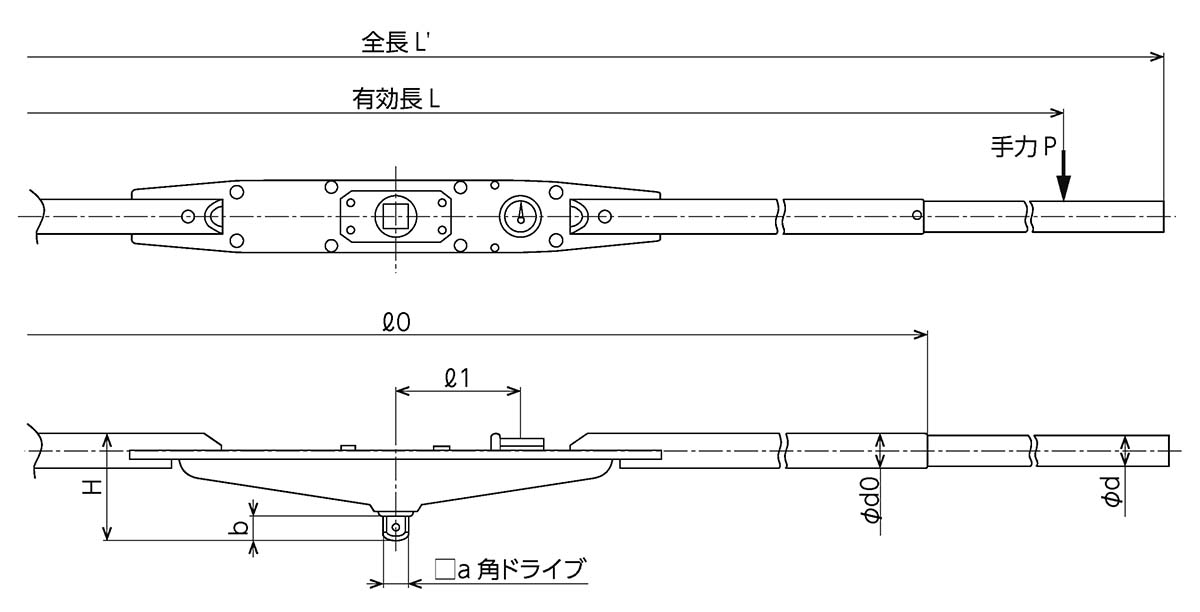

T2800N-S~4200N-S

◆ ご注文方法

[東日] [型式]をご明示下さい。

[例]東日 T90N-S

◆ ご注文時のご注意

T700N-S~4200N-Sは受注生産です。
