改定新版・無料進呈 【トルクハンドブックvol.10】

ユニトルクNEW

DU

電動ユニトルク
ビット差込部6.35マーク

締付作業用

ストレート形

電動モータ式

トルク目盛付

トリガ始動

ブラシレスモータを搭載。締付けトルク精度±5%、校正証明書付属。トルク目盛付きの電動ユニトルク。締付け本数管理のポカヨケが簡単に行えます。DUは2021/7に販売中止になりました。

左:DU250CN 右:DU-COUNTER

用途

  • プラスチック、タッピンねじ等の締付け。

特長

  • トルク目盛付で締付管理がしやすく、トレーサビリティも繋がります。
  • 電動式で維持コストが安価、容易に導入可能。
  • 仮締めから本締めが1本で可能。締付精度±5%。
  • DU本体に内蔵されたLED ランプ・ブザーにより、締付完了が容易にわかります。
  • 正逆転機能付きです。(トルク制御は右方向のみになります)
  • DU-COUNTERにより締付本数の設定が可能、締付本数を10 → 9 → 8 等、カウントダウン方式で表示します。
  • DU-COUNTERは締付本数が“00”になった時点で合否判定するプリセット判定や、時間設定によって判定する自動判定が設定できます。
  • DU-COUNTERはダブルカウント防止機能付き。完了信号受信後、次の信号入力までの時間が設定できるため、誤カウントを防止できます。
  • DU-COUNTERで回転速度の高速/ 低速が切換え可能。
  • DU-COUNTERの電源はAC100V ~ 240V のワイドレンジ対応です。

ご紹介ビデオ

電動ユニトルク DUシリーズ

仕様

型式 DU30CN DU60CN DU100CN DU250CN
トルク調整範囲
[cN・m]
最小~最大 10~30 20~60 40~100 100~250
1目盛 0.5 1 2 5
無負荷時回転数
[r.p.m]
HI 1500 1400 1200
LO 1050 980 840
適用ねじ(参考) M2(M2.2) M2.5,M3 (M3.5) M4,(M4.5)
寸法
[mm]
全長約 L’ 281 305
L1 70.5 76.5
W 45 44
C 55 58
六角対辺 A 6.35
吊下げ部 B 11
Φd 5
E 24
本体 ΦD1 11
ΦD2 27 34.5
F 31 37
質量約[kg] 0.6 0.82
            精度±5%


型式 DU-COUNTER
カウント数表示 2桁7セグメントLED(文字高さ14.6mm)
合否判定表示 35 × 19角型表示灯(OK / NG共用)
本数表示 1 ~ 99本
合否判定設定 プリセット、自動判定(0 ~ 99秒 1秒刻み)
出力機能 OK、NG出力(リレー接点定格:DC30V 1A,AC125V 0.3A)
入力機能 RESET入力
タイマ機能 ダブルカウント防止タイマー(0 ~ 99秒 1秒刻み)
自動リセットタイマー(0 ~ 60秒 1秒刻み)
インターバル警告タイマー(0 ~ 99秒 1秒刻み)
入力電源 AC100V ~ 240V±10% 50/60Hz 3.6A MAX
出力電圧 DC36V 13.4A MAX
外観寸法 [mm] 159.2[W] × 220[D] × 83[H] 但し突起物を含まない
質量約 [kg] 1.3
使用温度範囲 [℃] 0 ~ 40
付属品 ACコード(アース付3ピンプラグ)
適用機種 DU30CN,60CN,100CN,250CN
注意
  • トルク制御は右方向だけです。

  • DU本体とDU-COUNTERの接続には別売の接続ケーブル(No.516/No.517)が必要です。



寸法図

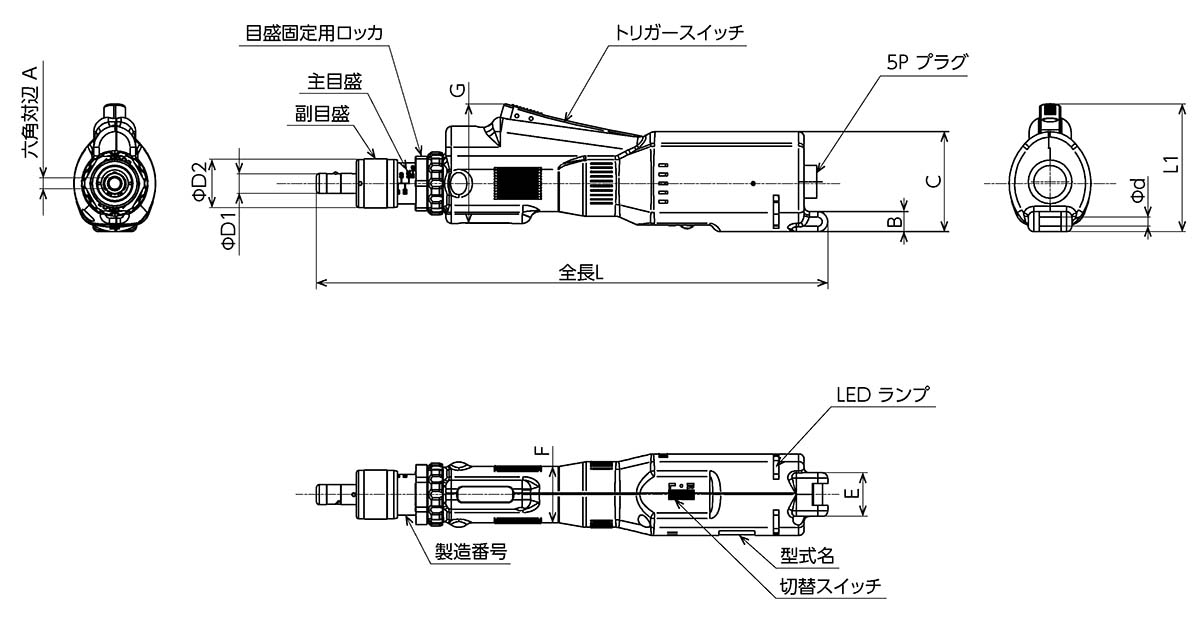

DU本体寸法図

DU-COUNTER寸法図
