デジタル式トルクレンチ
CES/CES-G
小容量ヘッド交換式デジタルトルクレンチ
締付け作業/検査用
デジタル形
ヘッド交換式
直読式
判定機能付
充電式
トルク測定範囲は0.5~10Nm(※)東日 最小の デジタルトルクレンチ (※シリーズ2機種)オプションのBluetoothモジュールでPC等でのデータ管理が簡単に!
CES5NX6DにラチェットヘッドQH6D(付属品)接続状態
高輝度LED搭載。様々な角度から現在の締付け状態や合否判定を確認できます。高輝度LEDで暗所での作業にも対応します。
締付け異常検出機能:トルクと角度を監視することで「かじり」・「部品欠品」・「締め忘れ(2 度締め検出) 」・「Oリング嚙みこみ」といった締付け異常を検出し、不良品の流出を防ぎます。
メモリデータをUSBで出力。Excel(R)でデータ管理を可能にするデータインプットツール「DtRcv(データレシーバ)」が無料で利用できます。
オプションのBluetoothモジュール(図左)を取り付けることで、PCに締付け、検査データを無線送信。※拡張モジュールM-CES-BTはお客様にて簡単に取付可能です。

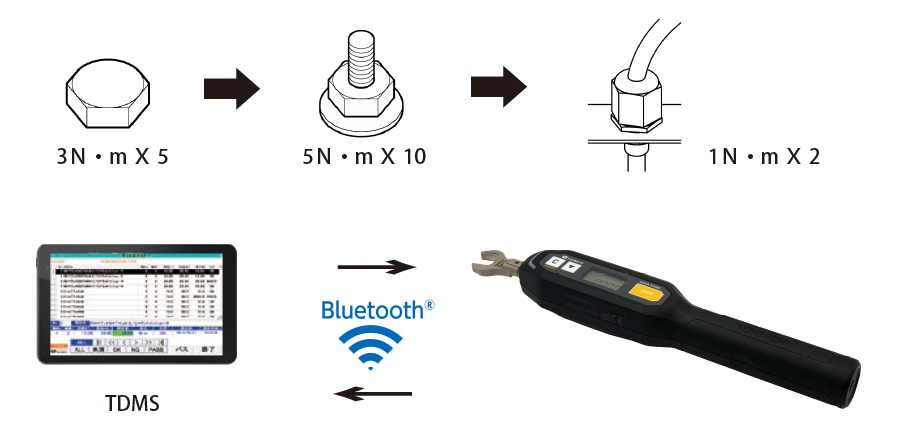

別売りソフトの締付けデータ管理システム「TDMS」を使用することで、1本の締付け部位ごとに条件をトルクレンチに送信、締付け後の合否データをPCに送信することが出来ます。(TDMSは2023/6にVer. 3.10にバージョンアップ。小容量デジタルトルクレンチCESシリーズ(M-CES-BT取り付け時)に対応しました。)
ケーブルグランドや樹脂ねじ、セラミックねじなどの低トルク域の締付け・ 検査作業。
高さなどの制限があり、トルクドライバや、従来のトルクレンチでの締付けが困難な狭い部位に。
センサや半導体製造装置などのデリケートな部位の締付け作業に。
(注)交換へッド差込部寸法詳細はこちらをご覧ください。
用途
- ケーブルグランドや樹脂ねじ、セラミックねじなどの低トルク域の締付け・ 検査作業。
- 高さなどの制限があり、トルクドライバや、従来のトルクレンチでの締付けが困難な狭い部位に。
- センサや半導体製造装置などのデリケートな部位の締付け作業に。
特長
- CES/CES-Gはトルクと角度を監視することで、ねじ締め不良品の流出防止します。
- 高輝度LED搭載。様々な角度から現在の締付け状態や合否判定を確認できます。高輝度LEDで暗所での作業にも対応します。
- 締付け異常検出機能:トルクと角度を監視することで「かじり」・「部品欠品」・「締め忘れ(2 度締め検出) 」・「Oリング嚙みこみ」といった締付け異常を検出し、不良品の流出を防ぎます。
- データ送受信機能:メモリデータをUSBで出力。 Excel(R)でデータ管理を可能にするデータインプットツール「DtRcv(データレシーバ)」が無料で利用できます。オプションのBluetoothモジュールを取り付けることで、PCに締付け、検査データを無線送信。 ※拡張モジュールM-CES-BTはお客様にて簡単に取付可能。
- 別売りソフトの締付けデータ管理システム「TDMS」を使用することで、1 本の締付け部位ごとに条件をトルクレンチに送信、締付け後の合否データをPCに送信することが出来ます。(TDMSは2023/6にVer. 3.10にバージョンアップ。小容量デジタルトルクレンチCESシリーズ(M-CES-BT取り付け時)に対応しました。)
- 2024/5/21にiOS版のDtRcv(データレシーバ)を公開しました。仕様表下の注意をご覧ください。
- 2024/9/3にiOS版のTDMSを公開しました。仕様表下の注意をご覧ください。
仕様
型式 |
CES5NX6D |
CES10NX8D |
|
|
|
トルク測定範囲
[N・m] |
最小~最大 |
0.5~5 |
1~10 |
|
|
|
1目盛 |
0.005 |
0.01 |
|
|
|
精度 |
0.5~1N・m ±2%
1~5N・m ±1% |
1~2N・m ±2%
2~10N・m ±1% |
|
|
|
最大トルク時の手力P[N] |
30.9 |
58.1 |
|
|
|
寸法[mm] |
有効長(L) |
162 |
172 |
|
|
|
全長(L') |
195 |
198 |
|
|
|
質量約[kg] |
0.17 |
0.17 |
|
|
|
適用交換ヘッド |
SH/QH 6D |
SH/RH/QH/HH 8D |
|
|
|
付属品 |
ラチェットヘッド |
QH6D |
QH8D |
|
|
|
バッテリパック |
BP-5 |
|
|
|
※充電器(BC-3-G)は付属しません。別途購入ください。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
共通仕様 |
|
|
|
|
|
|
角度精度 |
± 2°+1digit(30 ~ 180°/ sで90°回転した時) |
|
|
|
表示 |
LCD |
測定値(トルク、角度、単位) |
|
|
|
カウンタ 4桁 |
|
|
|
電池残量表示 4段階 |
|
|
|
アンテナマーク(オプション) |
|
|
|
LED |
合否判定 |
|
|
|
データメモリ |
1,000 データ(締付けトルク・最終角度・合否判定結果) |
|
|
|
データ出力 |
USB Type-C コネクタ対応シリアル出力 |
|
|
|
Bluetooth(R)(オプション) |
|
|
|
通信モード:Classic(SPP)、BLE |
|
|
|
基本機能 |
ピークホールド |
|
|
|
測定データメモリ |
|
|
|
オートメモリ・リセット |
|
|
|
検査モード/締付けモード切り替え |
|
|
|
締付け完了アラーム |
|
|
|
合否判定 |
|
|
|
2度締め検出 |
|
|
|
オートゼロ |
|
|
|
オートパワーオフ |
|
|
|
オーバートルクアラーム |
|
|
|
電源 |
ニッケル水素電池 |
|
|
|
連続使用時間 |
約20 時間 |
|
|
|
(オプションBluetooth接続時:約8時間) |
|
|
|
充電時間 |
約3.5時間 |
|
|
|
使用温度範囲 |
0 ~ 40℃(結露不可) |
|
|
|
注意
CES-Gは測定トルク単位の切り替え可能な海外(日本以外)向けモデルです。計量法により日本国内での販売と使用はできません。
M-CES-BTは2023/7時点で日本、アメリカ、カナダ、EU、中国、タイ、インド、シンガポールの技術基準に適合。その他メキシコ、ベトナムで使用可能。
「Bluetooth(R)」はBluetooth SIG, Inc. の登録商標です。
「Excel(R)」はMicrosoft Corporationの登録商標です。
iOSは、Apple Inc.のOS名称です。
2024/5/21にiOS版のDtRcv(データレシーバ)を公開しました。和文版と英文版が無料ダウンロードできます。※iOS版DtRcvはBluetooth(R)接続だけで、有線では使用できません。
iOS対応の「TDMS」はこちらからダウンロードできます。
寸法図
CES寸法図
◆ ご注文方法
[東日] [型式]をご明示下さい。
[例]東日 CES5NX6D
