ポカヨケトルクレンチ

QSPLS/CSPLS/QRSPLS/SPLS/SPLS-MH/RSPLS/RSPLS-MH/SPLS-N

シグナル式トルクレンチ／締付作業用

締付作業用

単能形

リミットスイッチ付

リミットスイッチで締め忘れを防止するポカヨケトルクレンチ。

用途

ポカヨケ（締め忘れ防止）。

特長

有線式リミットスイッチ付単能形トルクレンチ。
設定トルクに達するとトグルが作動し、同時にリミットスイッチから接点信号を出力します。
別売のカウントチェッカ（CNA-4mk3）との組み合わせによって簡単にポカヨケシステムができます。
リミットスイッチからの信号をPLC等に取り込み、ラインとのインターロックによって締付保証システムを創り出します。
LSコードは耐久性に優れたカールコードを採用しています。
CSPLSはヘッド交換式トルクレンチ。世界一の品揃えを誇る東日の「交換ヘッド」が使用可能。最適な作業を実現します。
QSPLS/CSPLS/QRSPLS/SPLS/SPLS-MH/RSPLS/RSPLS-MH/SPLS-Nシリーズは一部製品を除いて2022/1からISO6789:2017に対応。詳細は画面下部の技術資料「ISO6789:2017 への取り組み」をご覧ください。

仕様

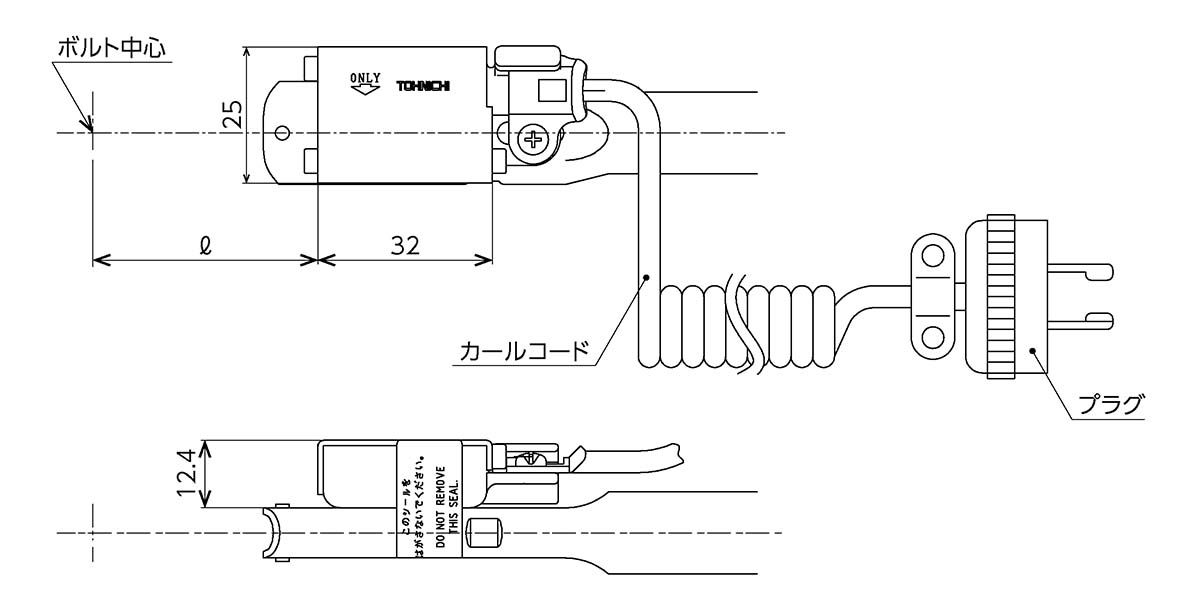

型式	寸法 ℓ[mm]	質量約 [kg]	型式	寸法 ℓ[mm]	質量約 [kg]	型式	寸法 ℓ[mm]	質量約 [kg]	型式	寸法 ℓ[mm]	質量約 [kg]
QSPMS1.5N4	27.3	0.29	SPMS8N2×19	27.5		SPLS67N2×19	60.5		SPLS310N2×46	253.5	2.17
QSPMS3N4			SPMS8N2×24	30.5	0.27	SPLS67N2×21	61.5		RSPMS8N2×8	42.5	0.27
QSPMS6N4	31.5	0.32	SPMS8N2×27	32.5		SPLS67N2×22	62.5		RSPMS8N2×10
QSPMS12N4			SPLS19N2×10	27.5		SPLS67N2×24	67.5		RSPLS19N2×8
QSPLS25N3	33.5	0.37	SPLS19N2×11	27.5		SPLS67N2×27	69.5	0.64	RSPLS19N2×10	45.5	0.36
QSPLS50N3	48.5	0.57	SPLS19N2×12			SPLS67N2×29	70.5		RSPLS19N2×13
QSPLS100N4	80.5	0.8	SPLS19N2×13	28.5		SPLS67N2×30			RSPLS38N2×10
QSPLS140N3	100.5	0.9	SPLS19N2×14			SPLS67N2×32	71.5		RSPLS38N2×12
QSPLS200N4	178.5	1.47	SPLS19N2×17	30.5		SPLS67N2×33.3	72.5		RSPLS38N2×13	60.5	0.53
QSPLS280N3	248.5	2.57	SPLS19N2×19	31.5		SPLS120N2×14	91		RSPLS38N2×14
QSPLS420N3	448.5	3.87	SPLS19N2×21	32.5		SPLS120N2×17	92		RSPLS38N2×16
CSPMS1.5N4×8D	45	0.29	SPLS19N2-1×10		0.36	SPLS120N2×18	94		RSPLS38N2×17
CSPMS3N4×8D			SPLS19N2-2×10			SPLS120N2×19			RSPLS67N2×14
CSPMS6N4×8D	49		SPLS19N2-3×10			SPLS120N2×21		0.96	RSPLS67N2×16
CSPMS12N4×8D		0.32	SPLS19N2-1×10N			SPLS120N2×22			RSPLS67N2×17	82.5	0.62
CSPLS25N3×10D	58.5		SPLS19N2-3×10N	30.5		SPLS120N2×23	96		RSPLS67N2×18
CSPLS50N3×12D	78.5	0.5	SPLS19N2-4×10N			SPLS120N2×24			RSPLS67N2×19
CSPLS50N3×15D	88.5		SPLS19N2-5×10N			SPLS120N2×27			RSPLS120N2×17
CSPLS100N3×15D	120.5	0.74	SPLS19N2-8×10N			SPLS120N2×30	97.5		RSPLS120N2×18		0.97
CSPLS140N3×15D	135.5		SPLS19N2-9×10N			SPLS160N2×19			RSPLS120N2×19
CSPLS200N3×19D	223.5	1.37	SPLS38N2×8	38.5		SPLS160N2×21	96		RSPLS120N2×21
CSPLS280N3×22D	308.5	2.17	SPLS38N2×9	39.5		SPLS160N2×22			RSPLS120N2×22	120	1.02
CSPLS420N3×22D	498.5	3.87	SPLS38N2×10			SPLS160N2×24		1.11	RSPLS160N2×19
QRSPLS38N2×17	79.5		SPLS38N2×11	40.5		SPLS160N2×26	99		RSPLS160N2×21		1.17
QRSPLS38N2×19	80.5	0.57	SPLS38N2×12			SPLS160N2×27			RSPLS160N2×22
QRSPLS38N2×21	82.5		SPLS38N2×13	41.5		SPLS160N2×41	106		RSPLS160N2×24
QRSPLS38N2×24	84.5	0.6	SPLS38N2×14			SPLS220N2×19	171		RSPLS220N2×22		1.67
SPMS2N2×5.5	20.5		SPLS38N2×16			SPLS220N2×22	172.5		RSPLS220N2×24	196.5
SPMS2N2×7	21.5		SPLS38N2×17	44.5	0.52	SPLS220N2×24	173.5		RSPLS220N2×27		1.65
SPMS2N2×8	22.5		SPLS38N2×19			SPLS220N2×27	175.5		RSPLS310N2×24
SPMS2N2×10	23.5		SPLS38N2×22	46.5		SPLS220N2×29	177	1.62	RSPLS310N2×27	263.5	2.17
SPMS2N2×12	25.5		SPLS38N2×24	47.5		SPLS220N2×30	178.5		RSPLS310N2×30
SPMS2N2×13			SPLS38N2×27	49.5		SPLS220N2×32	181.5				精度　　±3%
SPMS2N2×17	27.5	0.27	SPLS38N2-1×10	38.5		SPLS220N2×34	179.5
SPMS2N2×19			SPLS38N2-2×10	40.5		SPLS220N2×36	183.5
SPMS8N2×7	21.5		SPLS38N2-3×10	38.5		SPLS310N2×22	238.5
SPMS8N2×8	22.5		SPLS38N2×14N	41.5		SPLS310N2×24
SPMS8N2×9	23.5		SPLS67N2×14	57.5		SPLS310N2×27	240.5	2.17
SPMS8N2×10			SPLS67N2×16	58.5	0.64	SPLS310N2×30	242
SPMS8N2×12	25.5		SPLS67N2×17	59.5		SPLS310N2×32	243.5
SPMS8N2×13			SPLS67N2×18			SPLS310N2×41	253.5
