無線式データ伝送トルクレンチNEW

CEM3-BT

データトルク
RoHSマークラチェットギヤ24ソケット差し込み部□6.35ソケット差し込み部□9.53ソケット差し込み部□12.7ソケット差し込み部□19.05ソケット差し込み部□25.4

締付け作業/検査用

デジタル式

ヘッド交換式

判定機能付

無線式

充電式

単方向通信のCEM3-BTSと双方向通信のCEM3-BTD、角度センサ搭載のCEM3-BTAの機能を1本に集約。またBluetoothはデュアルモードに対応しました。

CEM100N3X15D-BT

2024/5/21にCEM3-BTS/CEM3-BTD/CEM3-BTDの統合に伴い、Buleutooth(R)プロファイルはSPPとGATTのデュアルモード対応になりました。デュアルモード製品は上のラベルで識別できます。

CEM3-BTシリーズは株式会社関電工が開発した測定記録支援システムBLuEと連携してご利用いただけます。※BTSに切り替えて使用可能。

用途

  • 検査、締付け用。
  • トルクと角度の管理が必要な締付作業
  • 2度締め検出によるポカミスの防止(ポカヨケ)
  • 締付け中の「かじり(焼き付き)」による回転角不足でのトルクアップの検出。
  • 締付けデータ管理
  • 「スプリングワッシャーの組付け忘れ」等、締付異常の検出

特長

  • 単方向通信のCEM3-BTSと双方向通信のCEM3-BTD、角度センサ搭載のCEM3-BTAの機能を1本に集約。BTS/BTD/BTAは切り替え式で、既存システムがご利用いただけます。
  • CEM3-BTS、CEM3-BTD、CEM3-BTAの詳細は、下の【関連製品】のリンクから製品情報をご覧ください。
  • 精度±1%のJCSS校正証明書付きのCEM50N3X12D-BT~CEM850N3X32D-BTにも対応可能です。詳細はお問い合わせください。
  • 東日のヘッド交換式トルクレンチは世界一の品揃えを誇る東日の「交換ヘッド」が使用可能。最適な作業を実現します。
  • 締付けデータ管理システム「TDMS/TDMSHT」により、簡単にデータ管理が行えます。
  • 有線/無線(Bluetooth(R))にて締付けデータの管理が可能。※DtRcv(データレシーバ)にてPCで受信したデータをExcel(R)で管理できます。DtRcvは画面下のソフトウェアにあります。
  • CEM3-BTシリーズはBTSモードにて株式会社シムトップスの帳票電子化システム「i-Reporter」と連携してご利用いただけます。

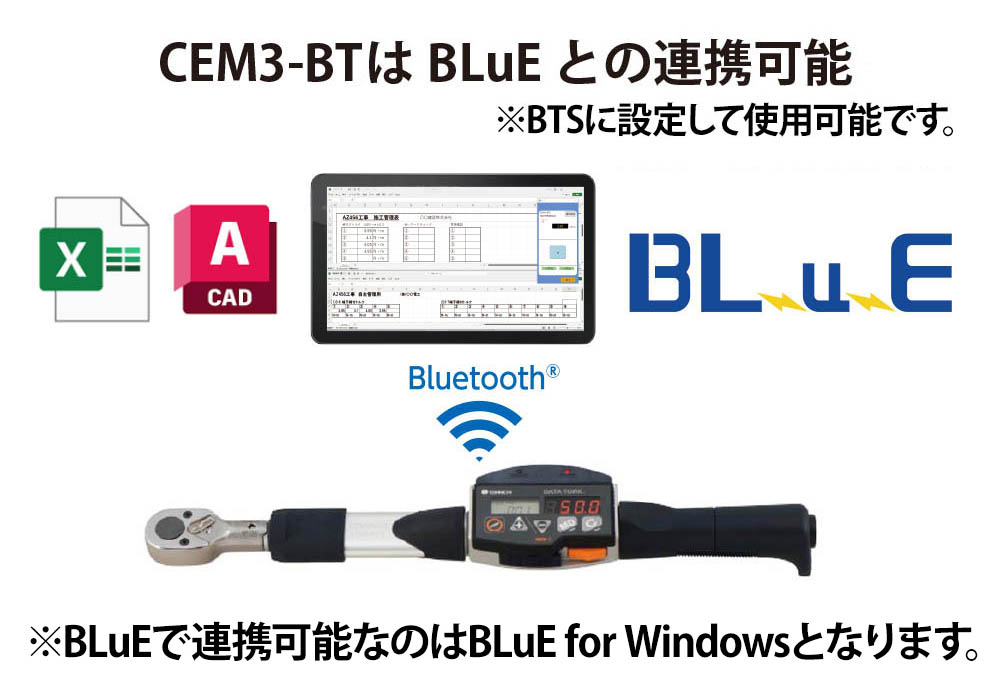

  • CEM3-BTシリーズはBTSモードにて株式会社関電工が開発した測定記録支援システム「BLuE」と連携してご利用いただけます。BLuEは無線通信 (Bluetooth等)で繋がった測定器から送信されてくる測定値を、AutoCAD 図面、Excel 帳票へダイレクトに入力することができます。
  • 2024/5/21にCEM3-BTのBluetoothはデュアルモードに対応しました。Bluetooth Classic(SPPプロファイル)に加えて、Bluetooth Low Energy(GATTプロファイル)に対応したデュアルモードを搭載し、iPad等にも接続が可能となった為、OSに依存せずにご使用が可能となります。
  • Windows版の無料データ管理ソフト「DtRcv(データレシーバ)」は、画面下の【ダウンロード】>【ソフトウェア】から無料ダウンロードできます。※要会員登録
  • 2024/5/21にiOS版のDtRcv(データレシーバ)を公開しました。仕様表下の注意をご覧ください。

仕様

型式 CEM10N3X8D-BT CEM20N3X10D-BT CEM50N3X12D-BT CEM100N3X15D-BT
トルク測定範囲
[N・m]
最小~最大 2~10 4~20 10~50 20~100
1目盛 0.01 0.02 0.05 0.1
寸法[mm] 全長 L’ 212 214 282 384
質量約[kg] 0.54 0.55 0.66 0.71
            精度±1%

型式 CEM200N3X19D-BT CEM360N3X22D-BT CEM500N3X22D-BT CEM850N3X32D-BT
トルク測定範囲
[N・m]
最小~最大 40~200 72~360 100~500 170~850
1目盛 0.2 0.4 0.5 1
寸法[mm] 全長 L’ 475 713 949 1387
質量約[kg] 0.86 1.21 4.08 5.22
            精度±1%

共通仕様
角度精度 ± 2°+1digit(30 ~ 180°/ sで90°回転した時)
表示 7 セグメントLED 4 桁(文字高さ10mm)
14 セグメントLCD 6 桁(文字高さ7mm)
7 セグメントLCD 4桁(文字高さ3 mm)
合否判定LED 2色(青・赤)
Bluetooth(R) 電源LED:赤
Bluetooth(R)接続確認LED:青
電池残量表示:4段階
データメモリ数 999 データ(締付けトルク・最終角度・合否判定結果・測定日時)
基本機能 ピークホールド
測定データ送信
オートリセット(トルク・角度)
締付け完了アラーム
合否判定
オートゼロ
オートパワーオフ
オーバートルクアラーム
時計
通信機能 Bluetooth(R)
RS232C 準拠(2400 ~ 19200bps)
USB コネクタ対応シリアル出力
電源 ニッケル水素電池専用パック
連続使用時間 約8 時間
充電時間 約3.5時間
通信モード切替 キー操作
使用温度範囲 0 ~ 40℃(結露無きこと)


Bluetooth(R)共通仕様
Bluetooth(R)バージョン V5.0
変調方式 GFSK
無線出力 8dBm
送信電力クラス Class 1
プロファイル SPP
GATT独自プロファイル
通信距離 見通し約10m
注意
  • 2024/5/21時点でCEM3-BTシリーズ(デュアルモード対応機種)の使用可能国は日本だけです。

  • その他の詳細寸法はCEM3を参照下さい。

  • 交換ヘッドのPH(パイレンヘッド)は有効長が著しく異なるので使用できません。

  • i-Reporterで連携可能なのはWindows版となります。i-Reprterは こちら (株式会社シムトップス)からご覧ください。

  • BLuEで連携可能なのはBLuE for Windowsとなります。BLuEの詳細仕様・価格等は こちら (販売代理店の株式会社アネステック

様Webサイト)からご覧ください。

  • WindowsとExcel は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

  • BluetoothはBluetooth SIG, Inc. の登録商標です。

  • AutoCAD は米国 Autodesk, Inc. の米国およびその他の国における登録商標または商標です。

  • iOSは、Apple Inc.のOS名称です。

  • iOS対応の「DtRcv」はこちらからダウンロードできます。※iOS版DtRcvはBluetooth(R)接続だけで、有線では使用できません。

  • その他の会社名、製品名は各社の商標または登録商標です。



寸法図

CEM3-BT

備考

(注)交換へッド差込部寸法詳細はこちらをご覧ください。

◆ ご注文方法

[東日] [型式]をご明示下さい。

[例1]東日 CEM100N3X 15D-BT

[例2]東日 CEM200N3X 19D-BT
