ポカヨケトルクレンチ

CMQSP

キャップスクリュー用マーキングトルクレンチ
RoHSマークラチェットギヤ24

締め忘れ防止（ポカヨケ）

単能形

ラチェット付

インク式

合いマークで締め忘れの防止、緩みのチェックができる。キャップスクリュー用のマーキングトルクレンチ。

CMQSP-M8

マーキング例

ザグリがある場合、合いマークではなくワーク側へのマーキングとなります。

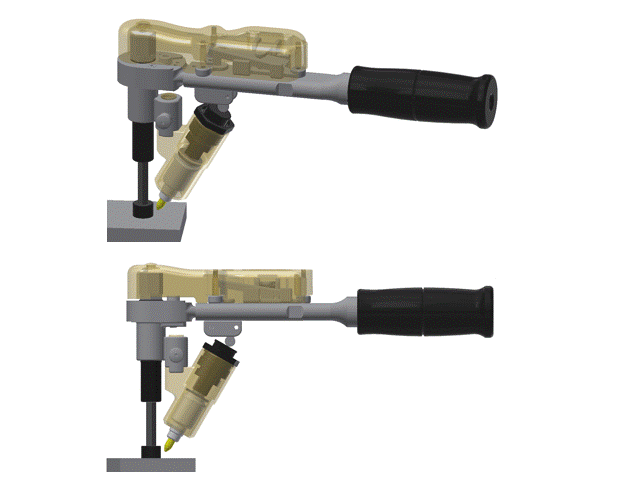

マーキング機構の動作アニメーションです。

用途

  • ポカヨケ（締め忘れ防止）

特長

  • トルクレンチ作動時にボルトとワークに合いマークを付けます。
  • 合いマークですので締め忘れの防止以外にも「緩みの発見」、「いじりの確認」にも効果があります。
  • 設定したトルク以外ではマーキングしません。
  • １回のインク補充で約3,000回のマーキングが可能。
  • マーカー部はカートリッジ式です。
  • マーキングはトルクレンチの作動機構によって行うため動力源を必要としません。
  • CMQSPシリーズは2022/1からISO6789:2017に対応。詳細は画面下部の技術資料「ISO6789:2017 への取り組み」をご覧ください。

仕様

型式 CMQSP-M6 CMQSP-M8 CMQSP-M10 CMQSP-M12
トルク調整範囲［N・m］ 最小～最大 5～25 10～50 20～100 30～140
ビット寸法 六角対辺W 5 6 8 10
基準寸法L1 37 34 37.5 38
最大トルク時の手力P［N］ 140 279 389 444
寸法
［mm］		 有効長L 178 251 315
全長L' 249 314 379
A 40.6
B 121 153
C 27
R 16 17 19
D 34
L4 91 88 90
L6 87 106.5
質量約［kg］ 0.85 1.1 1.2
                    精度±3%
マーキングトルクレンチ用補充インク・溶剤
名称 補充インクW 補充インクY 溶剤
カタログNo. 776 777 794
色 白 黄 白、黄用

オプション
名称 CMQSP用マーカーヘッド CMQSP-M6ビット CMQSP-M8ビット CMQSP-M10ビット CMQSP-M12ビット
カタログNo. 792 724 725 726 727
注意

構成　本体、ビット2 本（予備1 本を含む）、マーカーヘッド、マーカーケース、六角棒レンチ出代調整工具、取扱説明書

付属品

2022/1からISO6789:2017に対応。校正証明書が従来品から変わります。

寸法図

寸法を拡大
◆ ご注文方法

[東日] [型式]をご明示下さい。

［例1］東日 CMQSP-M8

［例2］東日 CMQSP-M10X50N・m

◆ ご注文時のご注意

インク及び溶剤は付属しておりません。希望色のものを、本体と合わせて注文して下さい。

CMQSPは単能形のためテスタがなければトルクの設定ができません。ご注文の際は使用トルクを指示して下さい。
