ポカヨケトルクレンチ

FH256MC

リモー卜シグナルトルクレンチ
TUDマークRoHSマークラチェットギヤ24ソケット差し込み部□9.53ソケット差し込み部□12.7ソケット差し込み部□19.05

締付作業用

無線式

コードレスで締め忘れ防止。FH256MCの発信機はFHM/FHに、受信機はR-FH256から上位互換のR-CMにモデルチェンジしました。

QLFH100N4

QLFHSLS100N4

ポカヨケシステムの構成例

用途

  • 締め忘れ防止。

特長

  • FH256MCの発信機はFHM/FHに、受信機はR-FH256から上位互換のR-CMにモデルチェンジしました。
  • 設定トルクに達すると締付け完了信号を電波で発信します。
  • コードレスなので作業性が大幅に改善されます。
  • アンサーバック方式の採用で作業者の方が通信状態を確認できます。
  • FHSLS256は小型で作業性に優れ、LSトルクレンチからの載せ換えも簡単にできます。
  • 別売のマルチボックス(I/O-FH256)にて1台の受信機にて4本のトルクレンチをIDにて認識できるのでカウントチェッカ(CNA-4mk3)との組み合わせで簡単にポカヨケシステムができます。
  • 周波数ホッピング方式で信頼性向上。
  • 2019 年9 月時点でFH256MC 送信機とR-FH 受信機、設定ボックスSB-FH256 は、日本・アメリカ・カナダ・EU・中国・マレー シア・インドネシア・インド・タイ・南アフリカ・韓国・ロシア・台湾・メキシコ・ベトナム・シンガポールの通信規格に適合。 FHSLS256 送信機は、日本・アメリカ・カナダ・EU・中国・タイ・マレーシア・インドネシア・韓国・台湾・メキシコ・ベ トナム・シンガポール・ロシア・インドでご利用いただけます。 他の国についてはお問い合わせください。

仕様

型式 送信機 小型送信機 受信機
T-FH256MC T-FHSLS256 R-FH256
周波数 2.4GHz帯(2.402GHz~2.479GHz、1MHz間隔、78ch)
通信方式 スペクトラム拡散(周波数ホッピング方式)
変調方式 GFSK
変調速度 1Mbps
グループチャンネル 256(000~255)
ID 3桁(000~999)、7桁(英数字)
入出力 - 無電圧接点出力(1a)
RS232C出力

電源[V] DC1.5V(単4アルカリ) DC3V(CR2032) AC100V~240V
アンテナ チップアンテナ パターンアンテナ ダイポールアンテナ
使用温度範囲[℃] 0~45
送受信距離[m] 約10~20(電波環境により短くなる場合があります。)


型式 QLFH25N5
QLFHSLS25N5
QLFH50N
QLFHSLS50N
QLFH100N4
QLFHSLS100N4
QLFH140N
QLFHSLS140N
QLFH200N4
QLFHSLS200N4
QLFH280N
QLFHSLS280N
トルク調整範囲
[N・m]
最小~最大 5~25 10~50 20~100 30~140 40~200 40~280
1目盛 0.25 0.5 1 2
寸法
[mm]
有効長(L) 155 180 255 318 400 600
全長(L') 230 260 335 400 490 695
角ドライブ(a) 9.53 12.7 19.05
角ドライブ(b) 11 14 15.4 20.5
頭部(R) 13 16 17 18.8 20 22.5
頭部(h) 22 25.6 32 33.5 38.4 44.5
本体(m) 19 25.5 28 35
本体(n) 9.2 11.2 12.2 15
本体(d) 15 20 21.7 27.2
本体(D) 26 38.5 40 51.5
精度 ±3%
注意

上記トルクレンチ以外にも対応できます。

寸法図

QLFH25N5~QLFH200N4

QLFHSLS25N5~QLFHSLS200N4

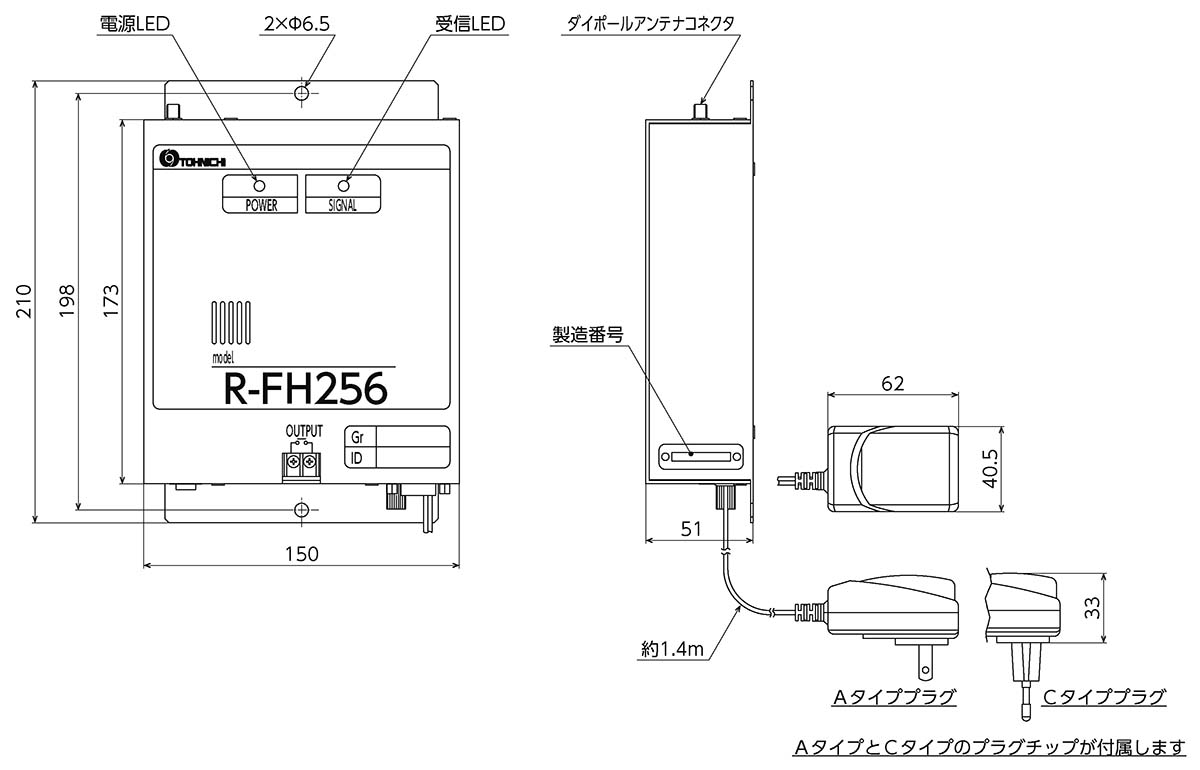

R-FH256

◆ ご注文方法

QL 以外のLS 式トルクレンチに対応できます。

詳細は営業にお問い合わせ下さい。

◆ ご注文時のご注意

注文時のグループチャンネル、IDの変更は別売りの設定ボックス(SB-FH256)が必要になります。
